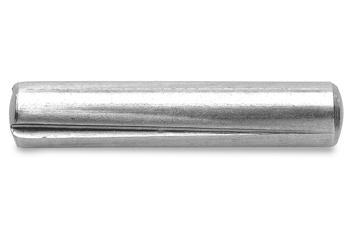

Kanallı Pim DIN 1473 veya ISO 8740

Gardette - kanall-pim-din-1473-veya-iso-8740

Özellik seçimi


Üzerindeki özel malzemelerimizi keşfedin :Exofix.uk.com
(titanyum, duplex, monel, inconel...)
Model - Grooved pins (0)
Malzeme - Grooved pins
Cap - Grooved pins
Uzunluk - Grooved pins
Miktar :

Standart temel özellikler

Designation : Grooved pins ISO 8740 - DIN 1473
Usual standards : ISO 8740, DIN 1473
Equivalent standards : G7
Standard material : Steel or stainless steel
Comments : Special dimensions and materials on request. The standards ISO's lenght is total while the standards DIN's lenght is calculated on the edges.



Material = 9SMnPb28K and stainless steel

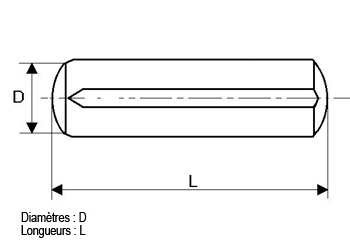

D 1,5 2 2,5 3 4 5 6 8 10 12 14 16

L

e

n

g

t

h

4* 4*
5* 5*
6 6 6 6 6
8 8 8 8 8 8 8
10 10 10 10 10 10 10 10
12 12 12 12 12 12 12 12
  14 14 14 14 14 14 14 14 14
  16 16 16 16 16 16 16 16 16
  18 18 18 18 18 18 18 18 18
  20 20 20 20 20 20 20 20 20
  22 22 22 22 22 22 22 22 22 22 22
  24 24 24 24 24 24 24 24 24 24 24
  25 25 25 25 25 25 25 25 25 25 25
  26 26 26 26 26 26 26 26 26 26 26
  28 28 28 28 28 28 28 28 28 28 28
  30 30 30 30 30 30 30 30 30 30 30
        32 32 32 32 32 32 32 32
        35 35 35 35 35 35 35 35
        36 36 36 36 36 36 36 36
        40 40 40 40 40 40 40 40
        45 45 45 45 45 45 45 45
          50 50 50 50 50 50 50
            55 55 55 55 55 55
            60 60 60 60 60 60
              65 65 65 65 65
              70 70 70 70 70
                80 80 80 80
                90 90 90

90

* Only ISO 8740 or equivalent form.
